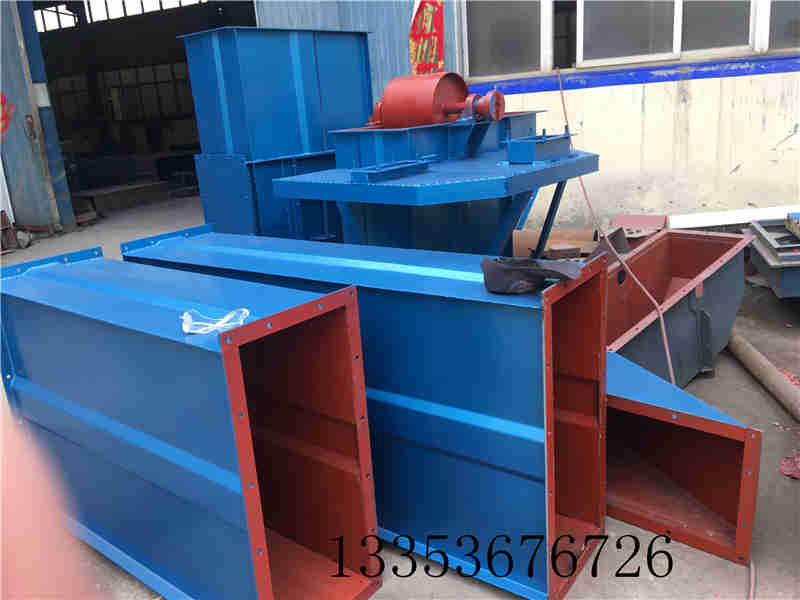

帶式斗式提升機不同的滾筒結構不同的特點 13353676726

   斗式提升機不同的滾筒結構有著不同的特點。提升機的兩種滾筒結構的不同之處在于前者的輻板與軸線垂直，而后者的支輪與軸線成某一角度，初看起來這種傾斜式輻板似乎可以減少筒殼與支輪連接點的剛度，從而減小其彎應力，但由于增加了壓縮應力故對減小合成應力水平并不有效，加上它的制造工藝較為復雜，故不再傾向于使用它了。我們可以根據提升機的具體用途來判斷到底使用何種滾筒裝置。

   滾筒外一般設有木襯并在其上車出繩槽，目的是減少鋼繩與筒殼直接接觸而造成的磨損，并使鋼繩排列整齊。但木襯使用壽命不長更換費時、費料，故也有不設木襯而直接在滾簡殼上車出繩槽的，但此需要增加筒殼厚度，從而也增加了機重。現代大中型提升機滾筒常采用撘板連接和角鋼連接式的滾筒結構，它們的支輪是彈性的。這兩種結構的共同的特點是取消了支環，用較厚的簡殼來承擔載荷，并且支輪改為輻板式或圓環式。這樣做工藝上較簡單，同時也可以避免由于焊接工藝不當造成加強筋附的局部應力過高。
