一、概述

  TD型斗式提升機是等同采用國際標準ISO 5050-81的產品，該系列斗式提升機具有規格齊全輸送量大，提升高度高，運行平穩，壽命長等優點。其主要性能參數符合JB3926-85《垂直斗式提升機》標準。

  本機適用于輸送比重不大于1.5t/m3的塊狀、粒狀、小塊狀的物料，如煤、水泥、化肥、砂、糧食等。

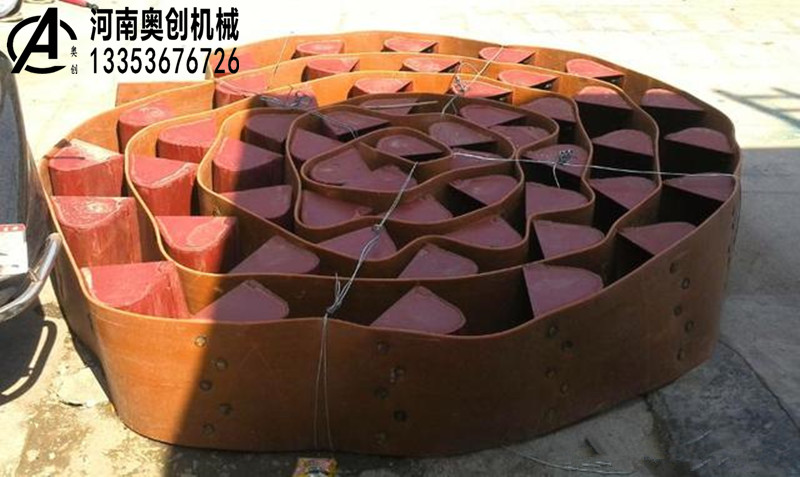

  本機備有兩種料斗

  Zd型（中深斗）一般適用于輸送濕的，易結塊的，較難拋出的物料，如濕砂、型砂、化肥、堿粉等。

  Sd型（深斗）一般適用于輸送干燥的，松散的易于拋出的物料，如水泥、熟料、碎石、煤塊等。

二、技術特點

  1. 輸送量大。相同斗寬TD型與D型斗提機相比，輸送量增大近一倍。

  2. 牽引件采用鋼絲繩芯橡膠帶，具有較高的抗拉強度，使用壽命長。

  3. 本機配有逆止器，防止因意外原因而損毀機件。

  4. 本機機殼為雙通道、高強度、全密封設計，有效防止粉塵污染，符合當前環保的要求。

三、標記示例

  TD400Sd右-21.7

  提升機軸距C m

  傳動裝置裝配型式，分左裝和右裝

  料斗型式

  斗寬 mm

  帶式斗式提升機

四、TD型斗提機外形圖。

五、TD型斗式提升機的安裝要求

  1. 斗提機下部區段的支撐面，必須保證坐落在基礎的水平面上。

  2. 斗提機的上部驅動軸和下部張緊軸應在同一垂直平面內，并且兩軸心線均應與水平面平行。

  3. 中間機殼的法蘭連接處，不得有顯著的錯位。法蘭間可墊入石棉墊或防水粗帆布，以保證密封性。

  4. 斗提機的下部區段、中間機殼和上部區段的線應在同一垂直線上，其垂直度偏差在1m長度上不允許超過1mm，總高的累積偏差不允許超過8mm。

  5. 料斗在牽引件上的位置應正確，并緊固可靠。在運行中，不應有偏斜和碰撞機殼的現象發生。

  6. 螺旋拉緊裝置調整好后，應使?fàn)恳龢?gòu)件具有均勻的、正常運行所必需的張緊力。為了使在運行中有足夠的拉緊行程，余下的拉緊行程應不少于全行程的50%。

  7. 減速機高速軸的軸線與電動機的軸線，應相互平行；低速軸的軸線與斗提機驅動軸的軸線，應在同一水平線上，其平行偏移量不得超過0.2mm，軸線交角不得超過40‵。

  8. 斗提機應安裝起吊設備，起重量不小于2t。起重機的軌底與驅動線的距離一般為2～2.2m。

  9. 斗提機的中部應有防止偏移的中間支撐裝置。支撐點的間距不大于8m。上面的支撐點應盡量靠近頭部。
