TD250型斗式提升機外形尺寸和安裝尺寸詳細

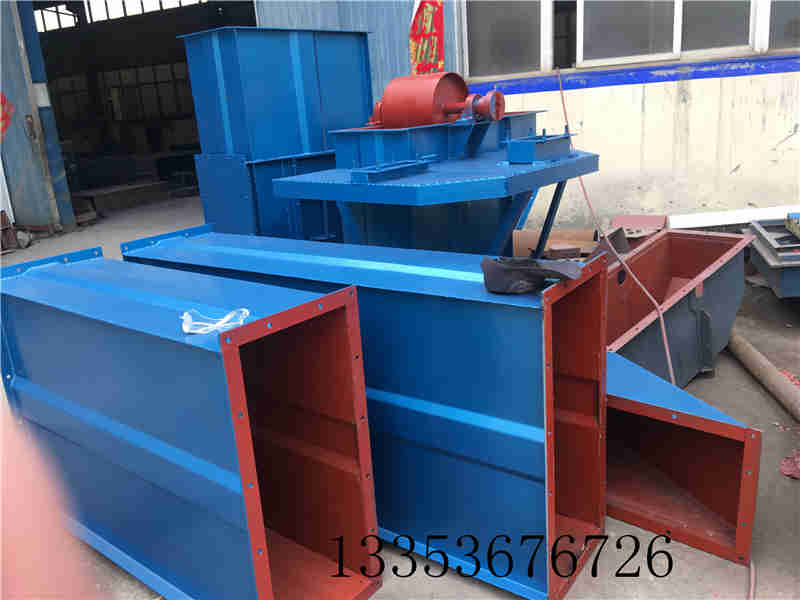

    在前面文章TD型斗式提升機外形尺寸以及安裝尺寸詳細技術參數做了詳細的介紹，今天我們開始介紹TD250型皮帶斗式提升機。

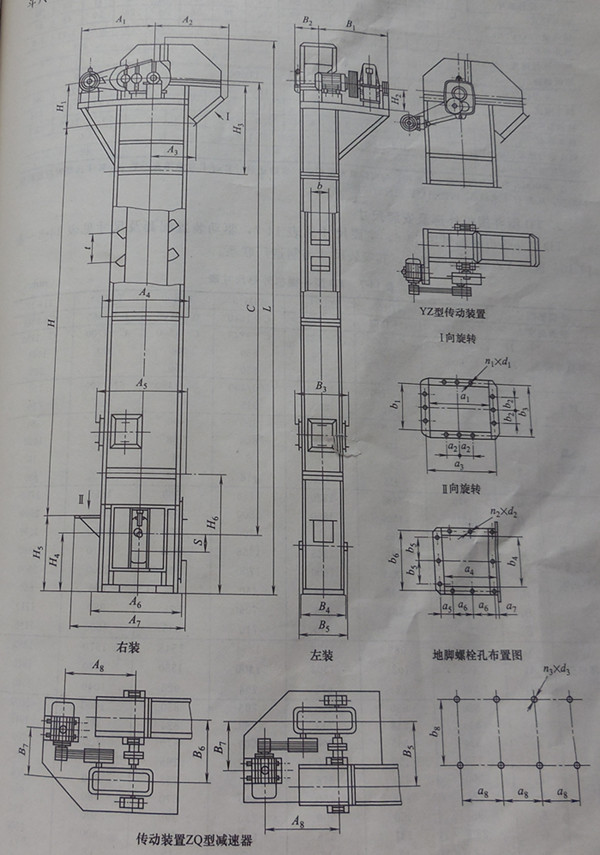

TD250型斗式提升機外型尺寸和安裝尺寸圖
    TD250型斗式提升機如上圖所示，提升機總高度是從電機、減速機軸中心的上水平面到底座中心軸的高度加上1535mm，箱體的高度可以根據用戶的試機需要進行組裝，每節的高度是1.5米或者2米，，底座軸中心到地面的距離為800mm，料斗的長度為250mm，提升機的型號也是根據料斗的長度來命名的，，料斗上下間距為450mm/360mm，，地腳螺栓孔上下螺距為538mm，左右螺距為300mm，螺栓孔為8mm*18mm,主軸中心到出料口的水平距離為1175mm，A6為1266mm，A7為1600mm，B2為394mm，底座廠596mm，每節箱體的尺寸為1152mm*682mm*1500/2000mm，卸料口底部到減速機、電機軸中心的高度為750mm，尺寸為676mm*526mm，相鄰螺距為200mm*200mm，上下對稱螺距為450mm，左右對稱螺距為600mm，進料樓上水平面到地面的高度為1320mm，內尺寸為355mm*320mm，外尺寸為370mm*345mm，螺栓孔的尺寸為9mm*12mm。

    以上內容就是TD250型皮帶斗式提升機外形尺寸以及安裝尺寸的全部內容了。
