河南斗提機包膠輥傳動滾筒

文章作者：奧創機械發布時間：2018/10/23 15:59:46瀏覽次數：

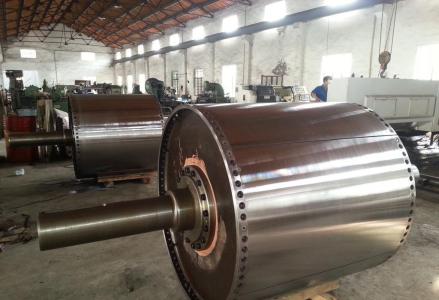

斗式提升機包膠輥傳動滾筒
1.本系列傳動滾筒為鋼板焊接結構，采用滾動軸承。
2.滾筒分為光面、包膠和鑄膠滾筒三種。在功率不大，環境溫度小的情況下可采用光面滾筒。在環境潮濕，功率又大，容易打滑的情況下采用膠面滾筒。其中鑄膠滾筒質量較好，膠層厚而耐磨，推薦選用和生產鑄膠滾筒。包膠滾筒也可達到同樣的使用性能，雖然使用壽命較短，但現場可以自行更換膠面。
3.各種帶寬的傳動滾筒直徑見表. 各種帶寬的傳動滾筒直徑

B（毫米）	500	650	800	1000	1200	1400
D（毫米）	500 - - -	500 630 - -	500 630 800 -	630 800 1000 -	630 800 1000 1250	800 1000 1250 1400

4.普通型橡膠輸送帶采用硫化接頭時，傳動滾筒直徑與帆布層數之比D/Z≥125,采用機械接頭時，D/Z≥100。
各種帆布層數對應的傳動滾筒直徑見表2-8。
表2-8 各種帆布層數對應的傳動滾筒直徑

D(毫米)		500	630	800	1000	1250	1400
z	硫化接頭	4	5	6	7~8	9~10	11~12
z	機械接頭	5	6	7~8	9~10	11~12	—

5.整芯塑料輸送帶傳動滾筒直徑的選取與同等強度的橡膠輸送帶相同。

B	D	A	L	L1	L22	K			M	N	Q	P	H	h	h11	d	b	ds	滾動軸承型號	許用扭矩（公斤?毫米）
																				光面滾筒	膠面滾筒
500	500	850	600	1097	505.5	115			70	-	280	340	100	33	60	55	16	27	1312	16300	25000
650	500	1000	750	1280	588.5	135			90	-	350	410	120	33	76	70	20	27	1316	21200	32600
	630																			29600	45400
800	500	1300	950	1580	738.5	135			90	-	350	410	120	33	76	70	20	27	3520	26200	40100
	630				771	175			130	80	380	460	140		97	90	24			36700	56100
				1661
	800																			55900	85500
1000	630	1500	1150	1861	871	175			130	80	380	460	140	33	97	90	24	27	3520	45700	70100
	800			1945	900	215			160	90	440	530	160	53	119	110	32	34	3524	69600	106800
	1000			2020	930	255			170	100	480	570	180	53	140	130	36		3528	-	177500
1200	630	1750	1400	2195	1025	215			160	90	440	530	160	53	119	110	32	34	3524	54900	84000
	800																			83700	128100
	1000			2270	1055	255			170	100	480	570	180	53	140	130	36		3528	-	213000
	1250			2305	1065	275			180	110	540	630	200	63	161	150	40		3532	-	300000
1400	800	2000	1600	2445	1150	215			180	90	440	530	160	53	119	110	32	34	3524	97600	149200
	1000			2555	1190	275		180		110	540	630	200	63	161	150	40		3532	-	249250
	1250																			-	350000
	1400			2635	1200	335	200			120	590	680	220	63	181	170		40	3536	-	470000

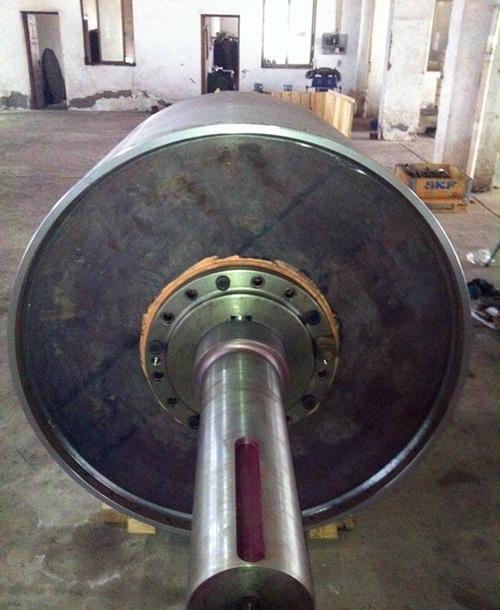

新鄉斗提機包膠輥傳動滾筒

傳動滾筒重量及圖號表

B	D	光面		鑄膠		包膠
B	D	圖號	重量	圖號	重量	圖號	重量
500	500	TD1A13	155	TD1A23	166	TD1A33	168
650	500	TD2 A13	237	TD2 A23	250	TD2 A33	253
650	630	TD2 A14	267	TD2 A24	283	TD2 A34	286
800	500	TD3 A13	297	TD3 A23	313	TD3 A33	316
	630	TD3 A14	402	TD3 A24	423	TD3 A34	426
	800	TD3 A15	473	TD3 A25	501	TD3 A35	503
1000	630	TD4 A14	442	TD4 A24	467	TD4 A34	471
	800	TD4 A15	682	TD4 A25	715	TD4 A35	719
	1000	一	—	TD4 A26	963	TD4 A36	969
1250	630	TD5 A14	660	TD5 A24	691	TD5 A34	696
	800	TD5 A15	759	TD5 A25	798	TD5 A35	804
	1000	一	—	TD5 A26	1072	TD5 A36	1083
	1250	一	—	TD 5 A27	1642	TD5 A37	1650
1400	800	TD6 A15	898	TD6 A25	942	TD6 A35	949
	1000	一	—	TD6 A26	1453	TD6 A36	1466
	1250	一	—	TD6 A27	1770	TD6 A37	1784
	1400	一	—	TD6 A28	2203	TD6 A38	2216

說明：

滾筒為鋼板焊接結構，分光面和膠面兩種。膠面又分鑄膠和包膠兩種。
滾筒直徑D在1000毫米以上者只有膠面滾筒。
許用扭矩：

光面按μ=0.2；α=1800
膠面按μ=0.4；α=1800 考慮
