螺旋輸送機萬向吊掛聯軸裝置技術原理
物料螺旋輸送機上螺旋軸傳動的聯軸裝置，具體地說是一種用于螺旋輸送機上具有高效能的十字軸式萬向聯軸傳動裝置。
現有技術的物料螺旋輸送機主要應用于糧食、棉花、油脂制取行業，在具體使用中，此輸送機中的螺旋軸傳動的聯軸裝置是一個比較重要的部分，但是由于其結構存在缺陷，所以目前所存在問題如下，整個結構傳動穩定性不好，結構也不緊湊、傳動效率低。同時 運行的傳動穩定性不好好、拆裝也很不方便，使用壽命變短，安全隱患凸顯。有鑒于此，針對上述問題，提出一種設計合理且有效改善上述缺失的用于螺旋輸送機上的十字軸萬向吊掛聯軸裝置。
螺旋吊掛聯軸裝置

目的在于提供一種用于螺旋輸送機上的十字軸萬向吊掛聯軸裝置，具有結構合理簡單、運行的傳動穩定性好、拆裝方便，使用壽命長和安全可靠的特點。為了達成上述目的，本技術提供了一種用于螺旋輸送機上的十字軸萬向吊掛聯軸裝置，包括相互連接的吊掛器和螺旋軸；所述螺旋軸為位于轉矩輸入端和轉矩輸出端之間的左右兩根螺旋軸，所述左右兩根螺旋軸位于同一軸線上，所述左螺旋軸右端及右螺旋軸的左端均連接有各自的十字軸萬向聯軸器，所述左右兩根螺旋軸端部設置的兩個十字軸萬向聯軸器通過相互配合的花鍵軸和花鍵套連接在一起。所述吊掛器上端固定在支架體上，下端則垂直連接在花鍵套上。
相較于現有技術，本技術包括有分別位于轉矩輸入端和轉矩輸出端的兩根螺旋軸和兩個萬向聯軸器，兩個萬向聯軸器之間通過相互配合的花鍵軸和花鍵套連接，一吊掛器與花鍵套垂直聯接，所述垂直吊掛器固定在支架體上。本技術巧妙利用十字軸萬向聯軸器輸出具有較大角度補償能力，可補償軸間夾角和徑向跳動，并能可靠地傳遞較大轉矩和高速運動特性，通過調整螺旋軸兩端十字軸萬向聯軸器間的相對相位角和相互配合的花鍵軸和花鍵套的軸向伸縮，使整個結構傳動穩定性好，十字萬向聯軸器結構緊湊、傳動效率高。本技術具有結構合理簡單、運行的傳動穩定性好、拆裝方便，使用壽命長和安全可靠的特點。

螺旋輸送機十字軸式萬向聯軸傳動裝置

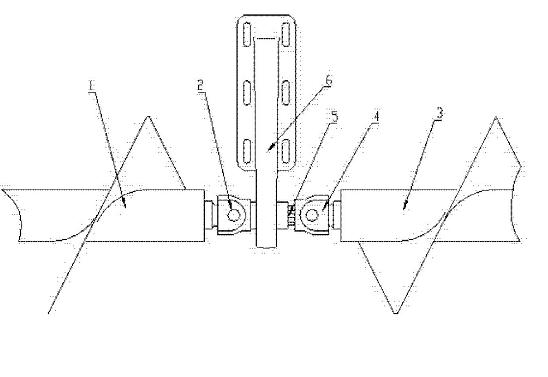

用于螺旋輸送機上的十字軸萬向吊掛聯軸裝置的結構示意圖。1、左螺旋軸；2、十字軸萬向聯軸器；3、右螺旋軸；4、十字軸萬向聯軸器；5、花鍵套；6、吊掛器。
