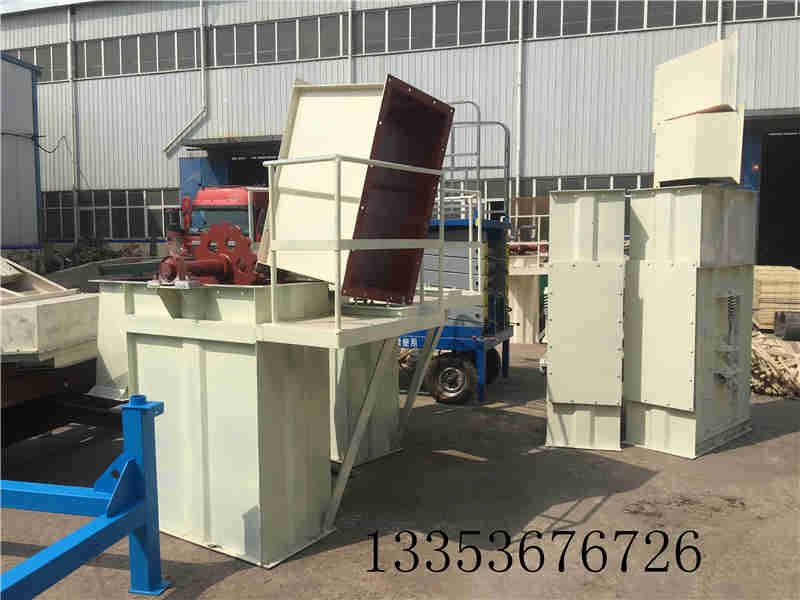

斗式提升機機殼安裝順序

斗式提升機在出廠時分為幾個部分。 因此，根據現場的具體情況，將按照以下安裝順序?qū)⒔M件預裝到安裝現場的適當位置。

根據安裝計劃，請參考以下安裝要求：
  1.根據圖紙檢查基礎上的地腳螺栓孔。
  2.將下部固定在基礎上，并將參考平面（上法蘭面）調平。 上法蘭表面和水平面之間的平行度為1/1000 mm。 調節喇叭需要靠近地腳螺栓。
  3.安裝外殼和連接框架時，法蘭的外圍需要整齊，并且不得有明顯的錯位。 在外殼的連接法蘭面之間放置一條3mm厚的石棉繩，可以在石棉繩上涂一些黃油，以方便石棉繩的定位并提高密封效果。 插入石棉繩時，首先在外殼的法蘭之間插入一個螺栓，然后在法蘭連接螺栓周圍畫一個圓圈。
  4.將機殼安裝到一定高度時（根據過程設計）。 安裝牢固安裝在建筑物上的室外（內部）安裝支架。 固定支架通常彼此分開8至10 m，并且不允許安裝支架限制升降機在垂直方向上的自由膨脹和收縮。
  5.如果使用非標準外殼，則該部分通常安裝在上部下方的第一部分中。 如果有特殊要求，可以將其安裝在其他位置。

  6.在安裝外殼時，請測量外殼的垂直度。
  7.安裝上部后，對準主軸中心線，使其水平且平行，并與下部軸的中心線居中。 上軸中心線與水平面的平行度為0.3 / 1000mm，垂直軸與垂直平面的誤差小于4mm，上下滾筒垂直表面的誤差小于5mm  。
  8.葫蘆出廠時已將驅動單元連接到上部驅動主軸，并已考慮到設備運輸過程中的振動以及在提升過程中發生碰撞的可能性，進行了安裝和定位。 因此，在安裝上部之后，需要檢查驅動器部分。
  檢查正常后，即可接通電動機電源。 電機控制裝置應設置有電路和設備短路及過載保護裝置。
  由于葫蘆的單向運行，減速器配備了逆止器，并且在連接電源線時需要轉動電動機。 電機轉向可通過手輪減速器輸入軸端的液力偶合來確定。
  檢查電動機的運行方向，需要將電動機與減速器斷開連接，并應進行電動機測試，以免損壞減速器的逆止器。

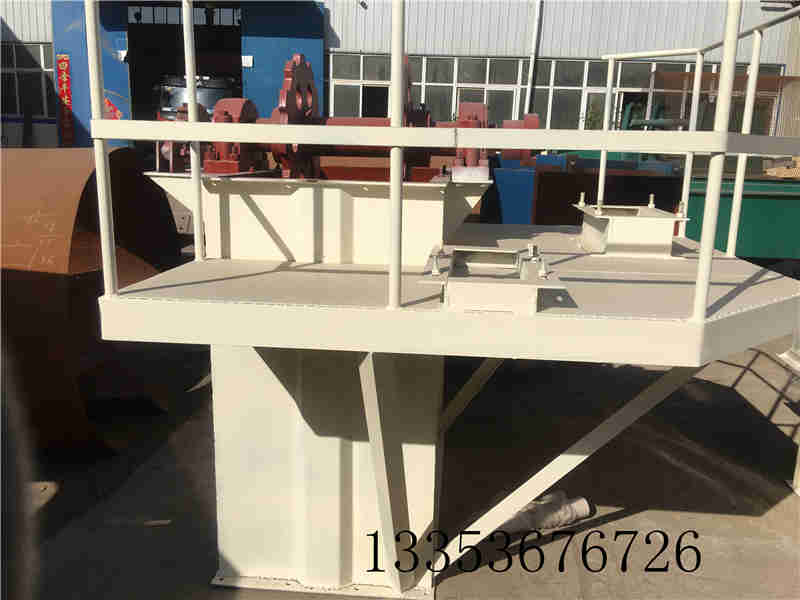

  9.機殼安裝，校對后，有必要利用周圍的建筑物根據當?shù)厍闆r制作檢查平臺，并對其進行加固以減少振動，使操作更加穩定。
  10.需要在帶有檢修門的機柜周圍安裝檢修平臺，以方便檢修。 平臺需要固定并圍起來。
