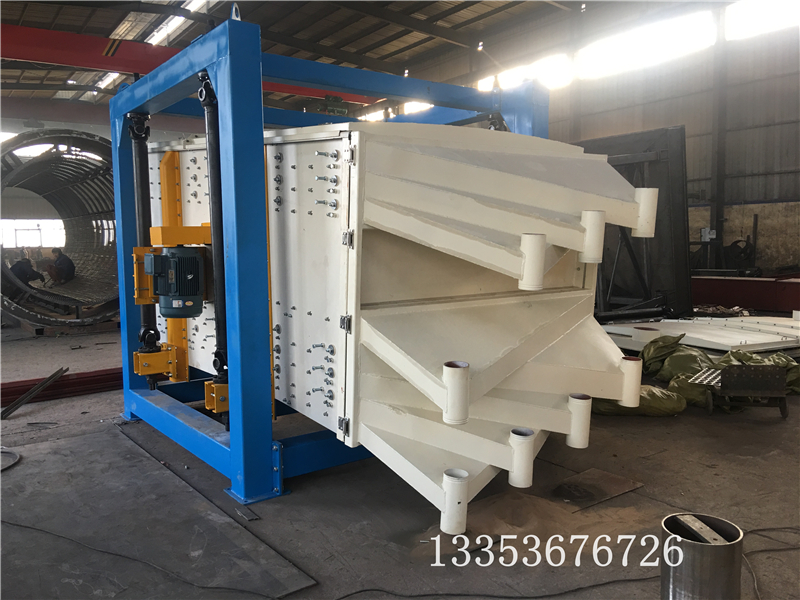

石油化工砂方形搖擺篩
奧創機械生產的石油化工砂方形搖擺篩-陶粒砂搖擺篩分機是解決旋振篩精度高但產量小、直線振動篩產量大但精度低這一傳統難題的篩分利器，石油化工砂方形搖擺篩設備獨特的設計使其同時具備了篩分精度高、產量大的特點，滿足用戶對精度、產量雙向要求的篩分需要。
陶粒的粒徑一般為5～25㎜的粒徑，在陶粒中有許多小于5㎜的細顆粒，在生產中用篩分機將這部分細小顆粒篩分出來，習慣上稱之為陶粒砂。陶粒砂篩分要求較高，陶粒砂方形搖擺篩粉機可應用于石油抗裂劑陶粒砂,化工填充劑黃沙,石英砂,寶珠砂等物料的多層分級使用，方形搖擺篩改變了原有直線振動篩的振動原理，使物料前后呈橢圓形運動，篩粉時無粉塵飛揚，使原料篩粉精細度高，處理量大等。設計樣式也比較新穎，密封結構強大。實現了單臺高產量篩粉，節約了占地空間和使用成本。
方形搖擺篩物料處理特性：
1、篩分量大，多層分級設計，一機分兩組，一臺抵多臺使用，產量翻倍。
2、全封閉的結構,粉塵不飛揚,篩機振動小、噪音低，符合環境環保要求。
3、柔性篩分，加速度比普通振動篩低4-5倍，使用壽命提高，從而減少維護成本。
4、換網更加便捷，操作簡單，牢固可靠。
5、大型靜電噴塑工藝，設備更加美觀、耐磨、防銹。
石油化工砂方形搖擺篩工作原理：
從篩機搖動體即篩箱運動軌跡來看，方型搖擺篩又稱往復篩，其驅動裝置所產生的振動力是一繞定軸、 方向呈一定規律變化的慣性力，其本質是由偏心輪繞定軸轉動所形成的往復慣性力。根據搖擺篩的結構特點 及工作原理，其篩面一般為水平或微傾斜布置(傾斜角度為0°~5°)。搖擺篩的工作原理為:篩機啟動后，篩 機搖動體即篩箱在慣性力的作用下作前后往復運動，篩箱帶動篩面作周期性搖動，從而使篩面上的物料隨篩 箱一同作定向跳躍式運動，期間，小于篩面孔徑的物理通過篩孔落到下層，成為篩下物，大于篩面孔徑的物 料經連續翻滾跳躍運動后從排料口排出，最終完成篩分工作。
從FYBS方型搖擺篩的結構和工作原理可以看出，其傳動機構偏心輪距物料運動軌跡及物料在篩面上的滯 留時間有至關重要的影響，也即對篩機處理能力和篩分效率有相反的影響，有鑒于此，在實際篩分作業中，我們可以根據具體情況和需要，在生產能力和篩分效率兩方面有所取舍。
石油化工砂方形搖擺篩特點：
1.該篩有分全封閉結構和敞開式結構。 全封閉結構具有對篩分精細粉末中，粉塵不飛揚，采用偏重平衡，使篩機振動小、噪音低，符合環保要求。 敞開式結構適合顆粒度較大物料的篩分和篩選，對于投料方面能夠有效的目測和掌控。
2.該篩具有組合圓周、橢圓、直線三種運動軌跡，篩分效果好，不破壞物料的原有結構，適合多種物料的篩分和篩選。
3.配備有效的篩板安裝系統，清潔方便，使篩板利用率高、壽命長，換篩板結構操作簡便。
4加強型萬向基座，保證設備運轉更平衡，亦可根據實際場地采用吊掛式結構滿足客戶需求。
方形搖擺篩技術參數：
|
型號
|
有效篩
分面積(㎡)
|
功率
（kW
|
篩面傾角
(°)
|
層數
|
回轉頻次
(r/min)
|
篩箱行程
|
|
FYBS1030
|
3
|
3
|
5～8
|
1-5
|
180-260
|
25-60
|
|
FYBS1036
|
3.6
|
|
FYBS1230
|
3.6
|
4
|
5～8
|
1-5
|
180-260
|
25-60
|
|
FYBS1236
|
4.32
|
|
FYBS1530
|
4.5
|
5.5
|
5～8
|
1-5
|
180-260
|
25-60
|
|
FYBS1536
|
5.4
|
|
FYBS1830
|
5.4
|
7.5
|
5～8
|
1-5
|
180-260
|
25-60
|
|
FYBS1836
|
6.48
|
|
FYBS2040
|
8
|
7.5
|
5～8
|
1-5
|
180-260
|
25-60
|
