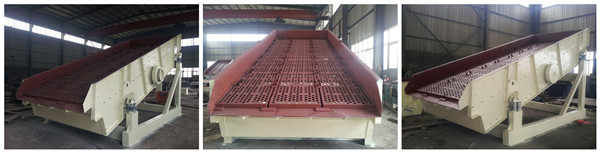

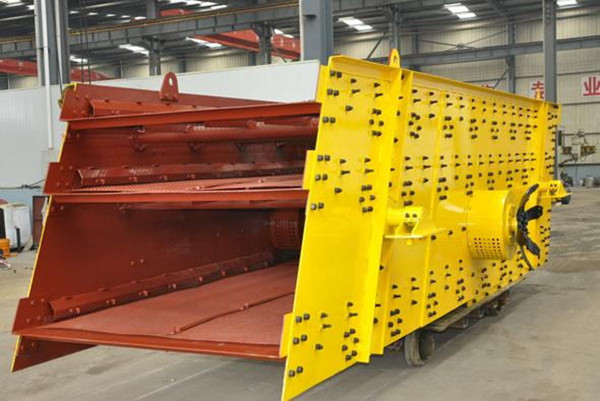

YA圓振動篩介紹
圓振動篩的運動軌跡呈圓周，做圓形運動，是一種多層數、高效新型振動篩。它主要適用于選煤、選礦、建材、電力及化工等行業。
YA圓振動篩結構組成
奧創圓振動篩主要由篩箱、篩網、振動器及減振彈簧等組成。如無特殊要求，YA和2YA型為紡織篩面，YAH型為沖孔篩面，各類篩面均能滿足。
YA系列圓振動篩主要由偏心塊激振器、篩箱、電動機、及支承裝置等組成。采用小振幅，高頻率，大傾角結構，使該機篩分效率高、處理量大、壽命長、電耗低、噪音小。
YAX稀油圓振動篩結構：由彈簧支承組、傳動裝置、篩箱、支承座、稀油潤滑振動器等組成。
YA圓振動篩工作原理
圓振動篩的篩箱運動軌跡為圓形或橢圓形，圓振動篩采用慣性激振器產生振動,其振動源一般為電動機帶動激振器。圓振動篩為單軸振動器,固定在篩箱上的主軸由電機帶動告速旋轉,安裝在主軸上的偏心體隨之轉動,產生離心慣性力,使可以自由振動的篩箱產生近似圓形軌跡的振動。
YA圓振動篩特點優勢
1、處理能力大，篩分效率高。
2、振動器采用軸承稀油潤滑、外置式塊偏心結構。具有激振力大，軸承負荷小、溫度低，噪音小等特點。(軸承溫升小于35°)。
3、振動器整體拆裝，維護、更換方便，大大縮短了檢修周期。(更換振動器只需1～2小時)。
4、篩機側板采用整板冷作、無焊接、強度高使用壽命長。 橫梁與側板間聯接采用抗扭剪高強螺栓聯接，無焊接、橫梁易更換。
5、篩機采用橡膠彈簧減振，與金屬彈簧比，具有噪音小，壽命長，過共振動區平穩、 篩機各支點動負荷小等優點。
6、電機與激振器聯接采用撓性聯軸器，具有使用壽命長，對電機沖擊小等優點。
YA圓振動篩技術參數
|
型號
|
篩面層數
|
篩網面積 （mm)
|
篩孔尺寸 （mm)
|
進料尺 （mm)
|
處理能力 （t/h)
|
振動頻率 (Hz)
|
雙振幅 (mm)
|
電力功率 (kw)
|
重量
|
外形尺寸
|
|
YA1230
|
1
|
3.6
|
3-50
|
200
|
7.5-70
|
800-970
|
8
|
5.5
|
1.75
|
3073x2030x1611
|
|
2YA1230
|
2
|
3.6
|
3-50
|
200
|
7.5-70
|
800-970
|
8
|
5.5
|
2.34
|
3122x2050x2247
|
|
3YA1230
|
3
|
3.6
|
3-50
|
200
|
7.5-70
|
800-970
|
8
|
7.5
|
3.05
|
3122x2050x2700
|
|
2YA1548
|
2
|
7.2
|
5-50
|
400
|
50-208
|
970
|
8
|
15
|
5.33
|
4400x2610x2857
|
|
3Y1548
|
3
|
7.2
|
5-50
|
400
|
50-250
|
970
|
8
|
15
|
6.07
|
5650x2528x3400
|
|
3YA1848
|
3
|
8.64
|
5-80
|
400
|
50-300
|
970
|
8
|
18.5
|
6.93
|
5027x3100x3500
|
|
3YA1860
|
3
|
10.8
|
5-50
|
400
|
50-350
|
970
|
8
|
22
|
7.7
|
6200x2240x1650
|
|
2YA2160
|
2
|
12.6
|
5-100
|
400
|
100-500
|
730
|
|
30
|
10.2
|
6374x3821x3707
|
|
2YA2460
|
2
|
14.4
|
5-150
|
400
|
150-700
|
730
|
|
37
|
12.35
|
6374x4121x3707
|
