HS系列刮板輸送機的結構特點及工作原理

文章作者：奧創機械發布時間：2018/10/9 11:41:41瀏覽次數：

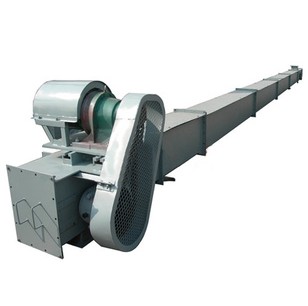

HS刮板輸送機

一、HS系列刮板輸送機的概述：
HS系列刮板輸送機是輸送粉狀、小顆粒狀和小塊狀干態物料的連續輸送設備，可以水平、傾斜布置。該設備結構合理、運行平穩可靠、輸送距離長、密封性能好、磨損小、噪音低，廣泛用于冶金、電力、礦山、建材等行業。

二、HS系列刮板輸送機的結構特點及工作原理：
HS系列刮板輸送機由機頭部件、中間槽體、機尾部件、刮板輸送鏈、驅動裝置、安裝枕梁組成。全封閉機殼，設備運行時無物料外泄；輸送鏈采用優質合金鋼鍛壓加工，經熱處理后強度大、耐磨損；設備的進出料口、輸送長度可根據工藝要求靈活布置。
物料經進料口進入槽體底部，由機尾向機頭方向作封閉連續運行，輸送鏈將物料從進料口連續輸送至出料口，可實現多點進料、多點卸料。
HS系列刮板輸送機專門用于磨琢性大、堆積比重大的粉狀、小顆粒狀及小干塊狀的干態物料輸送。如煉鐵廠的燒結粉塵等。

HS刮板輸送機

三、HS系列刮板輸送機的技術參數：

型號	HS200	HS250	HS310	HS400	HS450
槽寬 mm	200	250	310	400	450
輸送量 m3/h	2--5	4--8	6--12	10--15	15--20
鏈速 m/min	2.4--4	2.4--4	2.4--4	2.4--4	2.4--4
鏈條節距 mm	152.4	152.4	152.4	200	200
輸送距離 m	5--60	6--60	6--60	8--50	8--50
傾斜角度 0	≤ 15 °
電機功率 Kw	1.5—5.5	1.5—7.5	2.2--11	3--11	4--15
驅動型式	左、右裝，背裝
適用粒度 mm	＜ 5	＜ 8	＜ 12	＜ 15	＜ 20
適用濕度％	≤ 5
適用溫度℃	≤ 150
傳動型式	鏈傳動

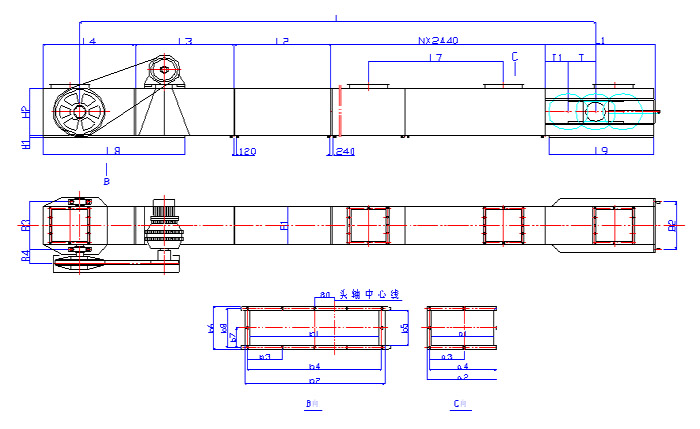

四、HS系列刮板輸送機外形及安裝示意圖

刮板輸送機HS圖紙

五、HS系列刮板輸送機外形與連接尺寸：

尺寸/型號		HS200	HS250	HS310	HS400	HS450
結構尺寸	L 1	1000	1000	1000	1500	1500
	L 2	非標段根據用戶需求定長
	L 3	1500	1500	1500	1500	1500
	L 4	1000	1000	1000	1260	1260
	L 5	315	315	315	655	655
	L 6	1000	1000	1000	1120	1120
	L 7	根據用戶需求確定
	H 1	100	100	100	100	100
	H 2	545	545	545	840	840
	H 3	100	100	100	100	100
	H 4	545	545	545	650	650
	H 5	795-845	795-845	795-845	950-1010	950-1010
	B	200	250	310	400	450
	B 1	320	370	430	520	570
	B 2	430	480	540	690	740
	B 3	550	600	660	750	800
	B 4	157.5	157.5	157.5	201	201
	T	250	250	250	320	320
	T 1	350	350	350	590	590
	n	根據工藝需要確定
進料口	a 1	200	300	350	400	400
	a 2	300	400	450	500	500
	a 3	130	180	135、140	115	115
	a 4	260	360	410	460	460
	n 1	8	8	12	16	16
出料口	b 1	480	480	480	480	480
	b 2	576	576	576	576	576
	b 3	134	134	134	134	134
	b 4	536	536	536	536	536
	b 5	210	260	320	400	450
	b 6	306	356	426	508	558
	b 7	133	157.5	130	102.5	127.5
	b 8	266	315	390	460	510
	n 2	12	12	14	16	16
安裝尺寸	L 8	1750	1750	1750	2000	2000
	L 9	950	950	950	1450	1450
	L 10	320	370	430	520	570
	L 11	370	420	480	570	620
	n 3	根據工藝需要確定

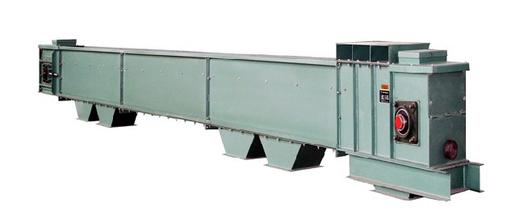

刮板輸送機箱體圖
