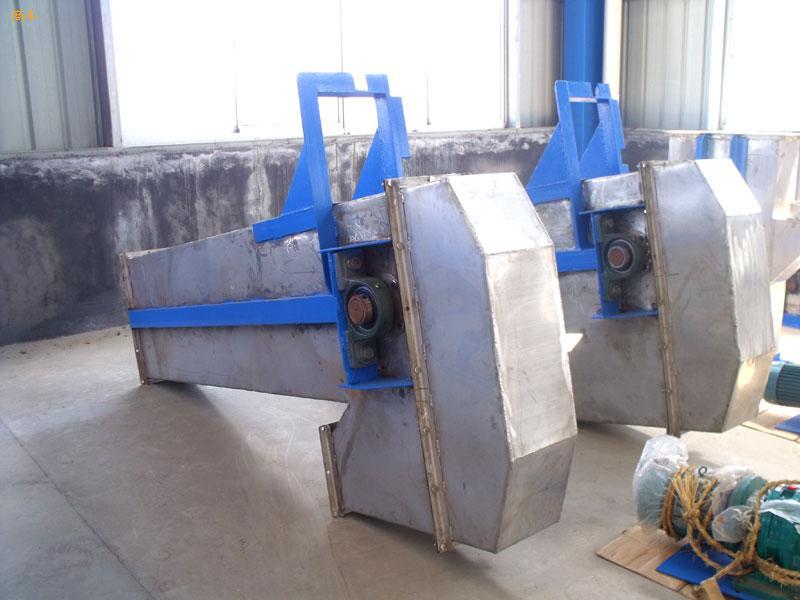

山東環鏈離心斗式提升機

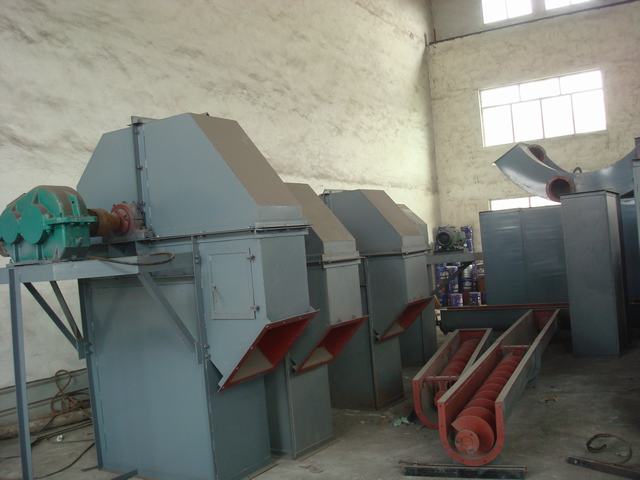

山東HL型環鏈離心斗式提升機
HL型斗式提升機（環鏈離心斗式提升機）產品概述:
HL型環鏈斗式提升機適用于垂直輸送磨琢性較大的粉狀、粒狀、及小塊狀物料，如糧食、煤、水泥、碎礦石等,輸送高度高40m，物料溫度不超過250℃。其特點為：結構簡單，運行平穩，掏取式裝料，混合式或重力卸料，輪緣采用組合鏈輪，更換方便，鏈輪輪緣經特殊處理壽命長，下部如采用重力自動張緊裝置，能保持恒定的張力，避免打滑或脫鏈，同時在料斗遇阻時，有一定的容讓性能夠有效地保護運動部件。
山東HL型斗式提升機（環鏈離心斗式提升機）主要特點:
1.運行平穩、輸送效率高。
2.料斗形式多，應優先選用。
3.適應性強、安裝維修方便、壽命長。
4.整機體積小、轉速高、確?？焖倬鶆蜉斔?。
山東HL型斗式提升機（環鏈離心斗式提升機）工作原理:
奧創機械生產的HL型環鏈斗式提升機由運動部分（料斗與牽引鏈條）、帶有傳動鏈輪的上部區段、帶有拉緊輪的下部區段、中間機殼、驅動裝置、逆止制動裝置等組成。本提升機的料斗為間斷式布置，利用“掏取法”進行裝載，“離心投料法”卸料。本提升機的牽引機構是兩根環形鏈條.我公司生產的HL型環鏈離心斗式提升機，由運動部分（料斗與牽引鏈條）、帶有傳動鏈輪的上部區段、帶有拉緊輪的下部區段、中間機殼、驅動裝置、逆止制動裝置等組成。本提升機的料斗為間斷式布置，利用“掏取法”進行裝載，“離心投料法”卸料。本提升機的牽引機構是兩根環形鏈條。
山東HL型斗式提升機（環鏈離心斗式提升機）制法和裝法：
1、按料斗形狀分為兩種：S制法--帶有深園底形料斗；Q制法--帶有淺園底形料斗
2、按上部區段卸料口的形式分為兩種：X1 制法--帶有傾斜法蘭的卸料口；X2 制法--帶有水平法蘭的卸料口
3、按下部區段進料口的形式分為兩種：J1 制法--進料口的斜面與水平面成45度角；J2 制法--進料口的斜面與水平面成60度角
4、按中間機殼側面檢視門的位置分為四種：K1 制法--中間機殼側面帶有下端左檢視門；K2 制法--中間機殼側面帶有下端右檢視門；K3 制法--中間機殼側面帶有上端左檢視門；K4 制法--中間機殼側面帶有上端右檢視門
5、按中間機殼端面檢視門的位置分為兩種：Z1 制法--中間機殼端面帶有下端檢視門；Z2 制法--中間機殼端面帶有上端檢視門
6、按傳動裝置對提升機的相對位置分為兩種：左裝--傳動裝置在左側；右裝--傳動裝置在右側。
山東HL型斗式提升機（環鏈離心斗式提升機）外形結構示意圖：
山東HL型斗式提升機（環鏈離心斗式提升機）主要技術參數：
|
項 目
|
提 升 機 型 號
|
||||||||
|
HL300
|
HL400 | ||||||||
|
S制法
|
Q制法 |
S制法
|
Q制法
|
||||||
|
輸送能力（m3/h）
|
28 | 16 |
47.2
|
30 | |||||
|
料斗容量（L）
|
5.2 | 4.4 | 10.5 | 10 | |||||
|
斗距
|
500 |
500
|
600 | 600 | |||||
|
運行部分（料斗牽引鏈條） kg/m
|
24.8 |
24
|
29.2
|
28.3 | |||||
|
牽引鏈條
|
型式 |
鍛造環形鏈
|
|||||||
| 圓鋼直徑 | 18 | 18 | |||||||
| 節距 | 50 | 50 | |||||||
| 破斷強度 | 12800 | 12800 | |||||||
|
料斗運動速度（m/s）
|
1.25
|
1.25
|
|||||||
|
傳動鏈條軸轉數
|
37.5 轉/分
|
37.5 轉/分
|
|||||||
|
輸送物料的散狀比重
|
H,米
|
N,千瓦
|
H,米
|
N,千瓦
|
H,米
|
N,千瓦
|
H,米
|
N,千瓦
|
|
|
0.8
|
59 | 6.35 | 64 | 4.36 | 30 | 7 | 33 | 6.3 | |
|
1.0
|
52 | 7.55 | 60 | 5.12 | 27 | 7.6 | 30 | 7 | |
|
1.25
|
41 | 8.7 | 49 | 5.3 | 23 | 8 | 26 | 7.6 | |
|
1.6
|
31 | 9.7 | 39 | 5.3 | 18.5 | 8.4 | 22 | 8.2 | |
|
2.0
|
24 | 9.7 | 29 | 5.35 | 15 | 8.6 | 18 | 8.4 | |
| 傳動裝置制法 | C1 | C2 | C3 | C4 | C1 | C2 | |||
| 圓柱齒輪減速機 | 傳動裝置右裝 | JZQ400—IV—3U | JZQ400—IV—3U | ||||||
| 傳動裝置左裝 | JZQ400—IV—4Y | JZQ400—IV—4Y | |||||||
| 電動機型號 | Y132M2—6 | Y160M—6 | Y160L—6 | Y160M—6 | Y160L—6 | ||||
| 傳動裝置功率 | 5.5 | 7.5 | 7.5 | 7.5 | 7.5 | 7.5 | |||
| 棘輪制動裝置（齒輪X模數） | 6X18 | 6X18 | 8X15 | 8X15 | 6X18 | 8X15 | |||
| 傳動裝置重量 | 628 | 702 | 870 | 885 | 902 | 917 | |||
|
物料的塊度
|
25
|
35
|
45
|
55
|
|||||
